Tìm hiểu van bướm điều khiển bằng khí nén có công dụng gì? Cấu tạo như thế nào? Nguyên lý, cách thức làm việc của nó ra sao?
Vì sao nên sử dụng dòng van này? Và còn rất nhiều vấn đề liên quan đến sản phẩm. Sau đây, chúng tôi xin gửi bài viết này đến bạn. Nhằm mục đích giúp bạn hiểu hơn về dòng van bướm điều khiển bằng khí nén.
Tìm hiểu van bướm điều khiển bằng khí nén
Đầu tiên, bạn hãy tìm hiểu van bướm điều khiển khí nén là van gì? Đến từ thương hiệu, quốc gia nào? Thiết bị có thông tin và thông số kỹ thuật cụ thể ra sao?
Mời các bạn theo dõi bài viết sau đây của đơn vị chúng tôi nhé!
Thế nào là van bướm điều khiển bằng khí nén
Khác với các dòng van bướm cơ, van bướm điều khiển điện. Dòng van bướm điều khiển khí nén sử dụng năng lượng khí tự nhiên để làm van hoạt động. Với việc áp dụng khí nén độc đáo này, sản phẩm như một luồng gió mới trong nghành sản xuất các sản phẩm van.
Van bướm điều khiển bằng khí nén có chức năng đóng, mở, điều tiết lưu lượng. Và tốc độ dòng chảy của lưu chất. Người dùng xem nó như một công cụ. Hỗ trợ bản thân trong việc kiểm soát nguồn lưu chất đi qua đường ống một cách hợp lý hơn.
Đây là thiết bị truyền động bằng khí nén, được ứng dụng trong vô số lĩnh vực liên quan đến đời sống. Từ hoạt động dân sinh cho đến sản xuất đều có sự góp mặt của nó.
Vậy sản phẩm có xuất xứ từ đâu? hãy tìm hiểu về xuất xứ của dòng van này nhé!
Xuất xứ Hàn Quốc, Đài Loan
Hàn Quốc, Đài Loan được xem là một trong những nơi đang phát triển mạnh về công nghiệp. Trong đó, bao gồm nghành sản xuất chế tạo van bướm, van công nghiệp,…
Van bướm nói chung và van bướm điều khiển khí nén nói riêng có xuất xứ từ đây đều là những sản phẩm tốt. Minh chứng rõ nhất là các mặt hàng này được khách hàng sử dụng rộng rãi. Đối tượng khách hàng thì phong phú, đa dạng gồm trong và ngoài nước.
Đây được xem là cái nôi lớn trong nền công nghiệp châu Á và Đông Nam Á. Ta có thể kể tên một số nhãn hiệu uy tín như : Geko, KB valve, Jaki,…
Đây là những công ty, doanh nghiệp nổi tiếng trên thị trường van nước, van công nghiệp, van bướm khí nén,… tại Việt Nam. Các sản phẩm thuộc nhãn hàng được nêu trên luôn đáp ứng được các yêu cầu dù là khắt khe nhất của khách hàng.
Sau quá trình sử dụng, sản phẩm đã nhận được vô số lời khen và phản hồi tích cực đến từ nguời tiêu dùng.
Ngay bây giờ, mời các bạn tìm hiểu về thông số của thiết bị van bướm này.
Thông số liên quan đến thiết bị van
Thương hiệu nổi tiếng : Geko, Jaki, KB Valve,…
Nơi sản xuất thiết bị : Hàn Quốc, Đài Loan, Trung Quốc, MAlaysia,…
Ứng dụng môi trường : chất lỏng, hơi nước, nước sạch, nước thải,…
Điều kiện làm việc : môi trường có nhiệt độ từ 0-180 độ C
Áp suất, áp lực của bộ điều khiển khí : trung bình trong khoảng 2-8 bar
Áp suất làm việc thực tế của van : Max 16 bar
Thân, vỏ bộ điều khiển : Hợp kim nhôm
Thân, vỏ van : hợp kim kim loại
Sử dụng chất liệu khác như : nhựa, cao su, Teflon,…
Kích cỡ phổ biến : DN50-DN500
Kiểu tác động : Đơn ( cấp khí một lần), kép ( cấp khí 2 lần )
Bộ điều khiển : Khí nén tuyến tính, khí nén on off
Bảo hành : 1 năm ( tính từ thời điểm khách nhận được hàng )
Mọi sản phẩm được cấp phép và kiểm nghiệp kỹ lưỡng theo các bước của nhà nước.
Tình trạng hàng : sẵn trong khu XNK HT, số lượng lớn
Các bộ phận cấu tạo chính
Xét về mặt cấu tạo, van bướm điều khiển bằng khí nén chia làm 2 phần chính là phần thân van cánh bướm và bộ điều khiển khí nén của van.
Phần thân van cánh bướm cơ
Về thân van cánh bướm thì nó cũng như các loại van khác. Nó bao gồm bộ phận thân vỏ ngoài, được phủ sơn epoxy. Đĩa van hay nói cách khác là cổng van. Trục chuyển động, bộ phận làm kín như gioăng cao su.
Mỗi bộ phận đảm nhận một chức năng có một nhiệm vụ khác nhau. Nhưng nhìn chung, chúng có vai trò quan trọng không thế thiếu trong việc hình thành một sản phẩm van hoàn chỉnh.
Các bộ phận này chủ yếu được làm từ các hợp kim kim loại như gang, thép, nhôm, inox,… Và một số nguyên vật liệu khác như cao su,…
Bộ điều khiển khí nén van bướm
Bộ điều khiển bằng khí nén là sự kết hợp của khí nén và các bộ phận bên trong bộ điều khiển. Có nhiệm vụ trực tiếp nhận năng lượng khí nén và truyền động đến các bộ phận khác. Gián tiếp làm mở cổng van.
Bộ điều khiển gồm hai cơ chế là đóng mở theo kiểu on off và đóng mở theo kiểu tuyến tính, đa góc.
Đóng mở cơ chế on off là đóng hoàn toàn và mở hoàn toàn. Nó được thiết kế làm việc thông qua hai góc là 0 độ và 90 độ.
Đóng mở theo kiểu đa góc, tuyến tính là đóng mở theo ý muốn người dùng. Sở dĩ, người dùng có thể dễ dàng điều chỉnh các góc đóng mở. Là nhờ cục tuyến tính Positioner làm nhiệm vụ cấp tín hiệu . Khoảng tín hiệu cấp của nó là từ 4-20mA.
Mỗi tín hiệu cấp sẽ cho phép người dùng điều chỉnh theo các góc độ riêng. Người dùng thông qua công tắc giới hạn Limit Swithbox để theo dõi và kiểm tra góc mở của van bướm.
Cơ chế làm việc
Cơ chế làm việc của van bướm điều khiển khí nén gồm hai cơ chế là đóng, mở hoàn toàn và cơ chế đóng mở góc van không hoàn toàn ( đóng, mở theo ý muốn người dùng).
Đóng hoàn toàn và mở hoàn toàn
Đóng hoàn toàn là cổng van ở vị trí 0 độ. Khi đó, cổng van vuông góc với lưu chất, làm cản dòng chảy của lưu chất. Mở hoàn toàn là cổng van ở vị trí 90 độ. Cổng van sẽ nằm cùng hướng, song song với dòng chảy của lưu chất. Cho phép lưu chất dịch chuyển qua van.
Về cơ chế đóng mở hoàn toàn này, có 2 loại tác động là tác động đơn và tác động kép.
Tác động đơn xảy ra khi ta cấp khí một lần cho van. Loại van đó có thêm một bộ phận khác với dòng van tác động kép là lò xo. Lò xo sẽ chịu áp lực trực tiếp của khí nén và làm cho các bộ phận khác chuyển động.
Từ đó, làm cổng van mở ra. Khi ta ngừng cấp khí cho lò xo thì nó sẽ về trạng thái ban đầu và khiến cho các bộ phận khác cũng trở về vị trí cũ, cổng van đóng lại.
Tác động kép xảy ra khi ta cấp khí hai lần cho van. Lần 1 sẽ cấp khí cho ống được ký hiệu là A làm cổng van mở ra một gốc 90 độ. Lần 2 sẽ cấp khí cho ống B, làm cổng van đóng lại ở góc 0 độ.
Lý do, nó có tên là tác động kép vì bản thân thiết bị van bướm được cấp khí 2 lần.
Đóng, mở góc van theo ý muốn của người dùng
Ta có thể hiểu theo cách đơn giản như thế này. Đóng mở van bướm theo ý muốn người dùng là đóng mở nhiều góc khác nhau.
Với cơ chế đóng mở như thế này ta có thể nói đó chính là cơ chế làm việc của bộ điều khiển khí nén tuyến tính. Cục tuyến tính sẽ nhận tín hiệu và cấp cho trung tâm điều hành. Mỗi một tín hiệu cấp khác nhau sẽ điều chỉnh một góc mở khác nhau.
Cụ thể ở tín hiệu cấp 4 mA, cổng sẽ ở góc 0 độ. Ở tín hiệu cấp 8 mA cổng sẽ quay ở góc 22,5 độ. Tín hiệu 12, 16, 20 tương ứng với các góc 45 độ, 67 độ và 90 độ.
Ở dòng van này sẽ được lắp thêm công tắc giám sát hành trình Limit Swith box. Hỗ trợ người dùng theo dõi, kiểm tra góc mở của van. Từ đó, điều chỉnh dòng chảy lưu chất di chuyển một cách hợp lý và tối ưu hơn.
Tóm tắt chung
Ta có thể tóm tắt về phần cơ chế làm việc của van bướm điều khiển bằng khí nén như thế này. Dòng van bướm này có hai cơ chế làm việc chính là đóng mở on off và tuyến tính.
Riêng về đóng mở on off thì có hai loại van bướm. Gồm van bướm điều khiển khí nén tác động đơn và van bướm điều khiển khí nén tác động kép.
Nhưng nhìn chung, cho dù là van đóng mở hoàn toàn hay tuyến tính, kiểu tác động đơn hay kép thì vẫn có bộ phận là pít tông.
Pít tông của van bướm được làm từ hợp kim thép có độ bền cao. Bộ pít tông có 2 pít tông di chuyển ra vào. Đặt giữa hai pít tông là trục bánh răng.
Trục bánh răng có nhiệm vụ thúc đẩy sự chuyển động của trục van. Khi trục van chuyển động sẽ kéo theo sự chuyển động của cổng van. Cổng van trực tiếp thực hiện việc đóng mở van bướm khí nén.
Vì sao nên lựa chọn van bướm điều khiển bằng khí nén
Vì sao nên lựa chọn van bướm điều khiển bằng khí nén? Đây chắc sẽ là câu hỏi mà nhiều người đang đặt ra. Cùng tôi tìm hiểu lý do để thuyết phục bạn lựa chọn sử dụng dòng van này nhé!
Xử lý nước sạch, nước thải
Dòng van bướm này được lắp đặt trong hệ thống nước sạch và xử lý nước thải sinh hoạt của người dân. Đồng thời cũng được dùng phổ biến trong các hệ thống nước của doanh nghiệp.
Van bướm sẽ có tác dụng khóa mở nguồn nước. Đối với việc cấp nước sạch, thiết bị van này sẽ điều tiết và phân bố nước một cách chính xác, hợp lý. Từ đó, vừa đáp ứng nhu cầu sử dụng nước của con người mà vừa tránh lãng phí nguồn nước.
Đối với việc xử lý nước thải. Van bướm khí nén có tác dụng khóa nguồn nước xả để phục vụ việc xử lý nguồn nước trước khi xả trực tiếp ra môi trường tự nhiên.
Khi nước thải đã được xử lý theo quy chuẩn, đáp ứng được yêu cầu của nhà nước và bộ môi trường thì sẽ được xả thẳng ra ngoài ao, hồ, sông, suối. Lúc này, van sẽ mở và làm công việc xả nước ra khỏi đường ống của doanh nghiệp.
Có đầy đủ giấy tờ cấp phép theo tiêu chuẩn
Van bướm điều khiển khí nén là một trong những dòng van bướm được cấp phép theo quy định của nhà nước. Sản phẩm đã qua nhiều khâu kiểm định khắt khe của các trung tâm kiểm định hàng đầu Việt Nam. Cung cấp đầy đủ giấy tờ CO, CQ,..
Vậy vì sao thiết bị phải được kiểm định và cấp phép? Mục đích của việc này là gì?
Nó là công cụ để kiểm chứng chất lượng của sản phẩm. Chứng tỏ sản phẩm được sản xuất và lưu hành tự do trên thị trường. Mục đích, để người tiêu dùng có thể yên tâm hơn về chất lượng và độ an toàn của thiết bị van bướm khí nén này.
Nhập khẩu chính hãng, chất lượng tuyệt đối
Các thiết bị van bướm điều khiển bằng khí nén được nhập khẩu trực tiếp tại nhà máy sản xuất. Mỗi sản phẩm đều có đầy đủ giấy tờ, hóa đơn nhập khẩu để chứng minh nguồn gốc hợp lệ.
Bạn hoàn toàn có thể yên tâm tuyệt đối về chất lượng và độ bền của từng sản phẩm trong dòng van bướm này. Do là những sản phẩm có nguồn gốc từ những nước phát triển.
Được ứng dụng sản xuất trên dây chuyền công nghệ tiến tiến hiện đại hàng đầu. Và đã qua nhiều bước kiểm tra, rà soát trước khi xuất xưởng. Nên những lo ngại về chất lượng sản phẩm của bạn được giải quyết triệt để.
Chúng tôi chắc chắn rằng sản phẩm van bướm nhập khẩu này sẽ không làm bạn thất vọng.
Sử dụng công tắc giới hạn Limit Swithbox
Sử dụng công tắc giới hạn Limit Swithbox được xem là một trong những sáng tạo đột phá của thiết bị van. Nó cho phép những người trực tiếp sử dụng sản phẩm, trải nghiệm được sự tối ưu của nó.
Công tắc giới hạn – công tắc giám sát hành trình sẽ hỗ trợ khách hàng trong việc quan sát, điều chỉnh thiết bị. Như vậy, bạn sẽ có những phương án tốt hơn cho việc điều tiết đường ống lưu chất của doanh nghiệp mình.
Từ công tắc này bạn hoàn toàn có thể biết được cổng van bướm điều khiển khí nén đang làm việc như thế nào? Nó đang ở trạng thái đóng hay mở? Và mở ở độ lớn, góc mở là bao nhiêu? Đây được xem là phương tiện hỗ trợ đắc lực cho người tiêu dùng.
Thời gian đóng, mở nhanh
Bạn biết không? Thời gian đóng mở trung bình của van bướm khí nén chỉ mất khoảng 1-3s. Qua đây, dễ dàng nhận thấy được sản phẩm van này có tốc độ làm việc, thay đổi trạng thái hoạt động cực nhanh.
Chính vì vậy, nó được xem là một trong những điểm mạnh của dòng van bướm điều khiển khí nén này. Về điểm này, chúng tôi khẳng định, không phải thiết bị công nghệ nhân tạo nào cũng làm được.
Ứng dụng năng lượng khí
Việc ứng dụng năng lượng khí vào trong các hoạt động, vận hành của sản phẩm mang đến nhiều lợi ích trông thấy. Như sẽ giảm giá thành sản xuất và tăng tính an toàn cho thiết bị trong quá trình lắp đặt, sử dụng.
Vì sao giá thành van điều khiển khí nén lại rẻ? Bạn có thể nghĩ một cách giản đơn như thế này. Năng lượng khí là năng lượng có sẵn xung quanh chúng ta. Vì vậy bạn không phải tốn chi phí tìm kiếm và khai thác nó. Cho nên, sẽ tiết kiệm hơn so với khi bạn sử dụng nguồn điện.
Ngoài ra, khí hoàn toàn an toàn cho con người và môi trường. Nó sẽ không gây ô nhiễm cho môi trường tự nhiên. Đồng thời, khi sử dụng khí nén bạn sẽ không lo xảy ra tai nạn bị giật điện,…
Kết nối đường ống đa dạng, chắc chắn
Dòng van bướm điều khiển bằng khí nén này có nhiều kiểu kết nối như mặt bích hay kết nối wafer 2 mặt bích. Suy cho cùng, dù là kiểu kết nối như thế nào cũng đảm bảo giúp cho van của bạn. Có thể đứng trên hệ thống lắp đặt một cách vững vàng. Chắc chắn mà không cần giá đỡ hay bất kỳ sự hỗ trợ nào từ bên ngoài.
Với kiểu kết nối van bướm phong phú này sẽ phù hợp với đa số thiết kế của đường ống trong doanh nghiệp. Từ đó, doanh nghiệp sẽ không phải mất chi phí để điều chỉnh hoặc thay thế hệ thống đường ống chờ.
Các loại van khí nén phổ biến tại Việt Nam
Trên thị trường toàn Châu Á nói chung và thị trường Việt Nam nói riêng. Có rất nhiều thương hiệu van điều khiển khí nén nổi tiếng như : Geko, KB Valve, Wonil, Jaki, Sypa,…
Tuy chúng đến từ những nhãn hàng, có thương hiệu và nguồn gốc xuất xứ khác nhau. Nhưng đều mang đến cho người tiêu dùng sự hài lòng khi sử dụng.
Sau đây, chúng tôi xin gửi đến các bạn một số thông tin hữu ích về thương hiệu van bướm điều khiển khí nén Geko, KB valve.
Van bướm khí nén Geko
Van bướm khí nén Geko là dòng van được nhập khẩu trực tiếp tại Đài Loan. Nó được sử dụng trong hệ thống để làm van cổng, van đóng mở lưu chất trong đường ống.
Ưu điểm của sản phẩm
- Là sản phẩm mang thương hiệu Geko uy tín hàng đầu Đài Loan trong lĩnh vực sản xuất van công nghiệp
- Là thiết làm việc chính xác, hiệu quả, tốc độ làm việc nhanh
- Là một trong sản phẩm có giá thành tốt, cạnh tranh hàng đầu
- Là dòng van bướm dễ sử dụng, đơn giản. Thích hợp cho mọi đối tượng, mọi lứa tuổi
- Là sản phẩm có độ bền cao, do được làm từ những hợp kim kim loại chọn lọc
- Sản phẩm được ứng dụng trong nhiều môi trường, nhiều địa hình và vị trí lắp đặt khác nhau
- Có thể sử dụng trong cả môi trường lưu chất có đặc tính ăn mòn
- Là sản phẩm van bướm điều khiển khí nén được ưa chuộng số 1 hiện nay
Thông số kỹ thuật van bướm khí nén Geko – Đài Loan
- Thương hiệu : Geko
- Nguồn gốc sản xuất : Đài Loan
- Áp lực tối đa khi làm việc : 16 bar
- Nhiệt độ giới hạn : 0-200 độ C
- Môi trường thường sử dụng : hóa chất, nước, xăng dầu,…
- Áp lực bên trong buồng khí : 0-8 bar
- Chất liệu thiết kế : hợp kim nhôm, thép, đồng, inox,…
- Các bộ phận : đĩa van, trục van, thân van, pít tông, bộ điều khiển,…
- Hoạt động dựa vào cơ chế : chuyển năng lượng khí nén thành động năng
- Thời gian bảo hành van khí nén Geko : 12 tháng

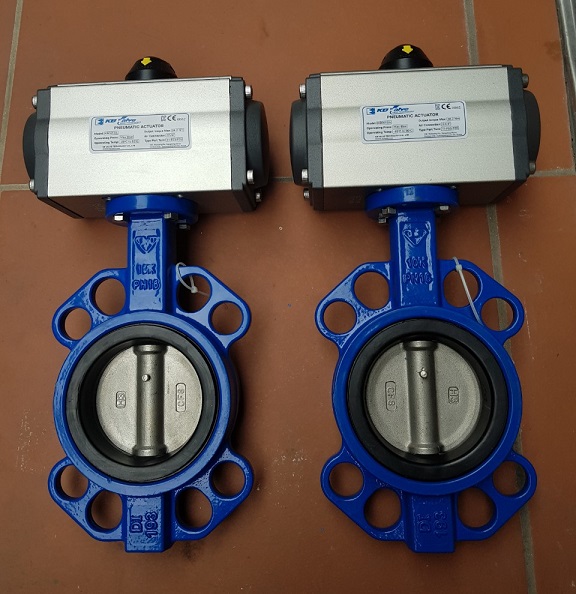

Van cánh bướm khí nén KB Valve
Đây là dòng van bướm đến từ thương hiệu KBValve – Hàn Quốc. Được dùng với mục đích điều tiết, phân phối dòng nước thông qua việc đóng mở trực tiếp.
Ưu điểm van bướm khí nén KBValve
- Là sản phẩm có xuất xứ độc quyền tại Hàn Quốc
- Được sản xuất trên dây chuyền nhập khẩu ứng dụng châu Âu
- Là dòng van tốt nhất trên thị trường Việt Nam hiện nay
- Được sử dụng rộng rãi trong các nhà máy sản xuất, các doanh nghiệp, các khu công nghiệp, khai thác khoáng sản,…
- Được khách hàng đánh giá là một trong các thương hiệu van bướm điều khiển khí nén chất lượng cao
- Sản phẩm có đầy đủ giấy tờ kiểm chứng độ an toàn, độ bền và chất lượng
- Là dòng van bướm thế hệ mới mang nhiều đặc điểm, tính năng vuột trội
Thông số kỹ thuật van bướm điều khiển bằng khí nén KB
- Mang thương hiệu : KBvalve
- Quốc gia sản xuất : Hàn Quốc- Korea
- Kích thước van bướm : DN50- DN1500
- Chất liệu van : thân gang, inox cánh inox, gioăng làm kín cao su
- Khoảng áp lực : 0- 16 bar
- Áp lực cho phép trong bộ điều khiển : 0-8 bar
- Nhiệt độ cho phép : 0-180 độ C
- Môi trường hoạt động lý tưởng : Nước sạch, nước ngọt, nước thải, hóa chất
- Hoạt động nhờ : năng lượng khí nén cấp vào bộ điều khiển
- Cơ chế tác động : tác động đơn và tác động kép
- Bộ điều hành : đóng mở hoàn toàn, thay đổi tuyến tính
- Bảo hành trong vòng 1 năm
- Các sản phẩm của KBValve đã qua kiểm định của đơn vị cấp nhà nước
XNK HT nơi phân phối sản phẩm uy tín hàng đầu
Nhiều năm qua nhờ sự cố gắng, nỗ lực không ngừng trên con đường tìm kiếm các sản phẩm chất lượng cao. XNK HT chúng tôi tự tin là đơn vị nhập khẩu và mang đến cho quý khách hàng những sản phẩm tốt nhất.
Hiện nay, các sản phẩm van bướm công nghiệp điều khiển bằng khí nén đang góp mặt ngày càng nhiều ở Việt Nam. Nó đang nhận được nhiều phản hồi tích cực từ phía người dùng.
Bạn còn chần chừ gì mà không lựa chọn cho mình, doanh nghiệp của mình một sản phẩm van bướm điều khiển khí nén. Hãy đến với Đơn vị XNK HT chúng tôi để được tư vấn và phục vụ tốt nhất.
Mọi câu hỏi thắc mắc hay phản hồi liên quan đến sản phẩm. Quý khách hàng vui lòng liên hệ với công ty chúng tôi qua số hotline : 0981.625.644. Xin cảm ơn các bạn đã theo dõi bài viết!
